상세 정보 |
|||
| LCD 유형: | TN LCD 디스플레이 | 전압: | 3.5 V |
|---|---|---|---|
| LED: | 백색 | 표시 형태: | , Transflective Transmissive |
| 하이 라이트: | 단색 LCD 디스플레이,tn lcd 단위 |
||
제품 설명

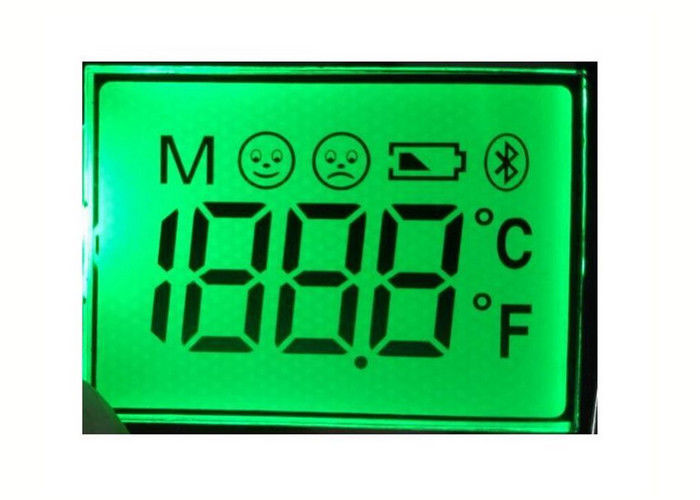

ltra 저 소비 전력 LCD 디스플레이 모듈 디지트 7 부분 Tn LCD 디스플레이
후면 편광판 타입 :
3개 종류의 편광기가 있습니다 : 전송 편광기 ; 반투과형 편광기와 반사 편광자.
A. 어떤 LED 백라이트도 미안하지만, 반사 편광자를 선택하지 않는지.
비. LED 백라이트가 필요하면 당신은 전송 또는 반투과형 편광기를 선택할 수 있습니다.
Ｃ. 반투과형 편광기는 전송 편광기 보다 더 좋고 비쌉니다. 그러나 반투과형 LCD는 전송 편광기에 비해 획일적 빛 결과를 가질 것입니다. 게다가, LED 백라이트가 떨어져서 있을 때, 트렌스플레사이트브 LCD는 또한 좋은 화면표시 결과를 가지고 있을 것입니다.
Ｄ. 전송 편광기를 위해, 부정적 LCD 또는 LED가 알웨이 역광으로 비춘다는 것 일 때 계속 있으세요 그러면 그리고 나서 그것은 더 좋전송 편광기를 사용한다는 것 입니다.
기본 정보 :
|
항목
|
내용
|
기술
|
|
1
|
디스플레이 외곽 라인 사이즈
|
56 ( H ) * 32 ( W ) * 1.1 밀리미터 ( T )
|
|
2
|
보이는 사이즈 |
50 ( H ) * 25 (W) 밀리미터
|
|
3
|
전압
|
3.5V
|
|
4
|
작동 온도
|
-20~70C
|
|
5 |
드라이브 매개변수 |
1/4 의무 1/3 선입견 |
|
6
|
백라이트
|
주도한 3 PC 또는 플러그 접속식인 2 PC는 이르렀습니다
|
|
7
|
색
|
백색 |
|
8
|
인터페이스
|
핀
|
LCD의 접속 방식.
당신의 PCB 위의 LCD를 연결시키는 방법?당신의 선택을 위한 연결기의 4가지 타입이 있습니다.
1. 금속 핀 연결기. 그것은 매우 공통 접속 방식입니다. 핀은 피씨비 홀에 삽입하고 그것을 납땜질하여야 합니다. 그것은 매우 강하고 굳습니다. LCD, LED 백라이트 또는 PCB는 LCD 모듈로서 함께 연결될 수 있습니다.
연결을 위해, LCD와 PCB가 잘 압축될 수 있다는 것을 당신이 확인할 것이라면 또는, 그밖에 LCD는 드러내지거나 단지 부분을 드러낼 수 없습니다. 그러나 제브라 스트립은 값이 쌉니다.
3.히트 실 논문.히트 실 종이는 탄력적 접속 방식입니다. 히트 실 논문은 직접적으로 LCD와 PCB를 강요하여 가열될 수 있습니다. 그러나 헤드 씰은 수년 뒤에 산화되기 쉽습니다.
4.FPC (연성 인쇄 회로) 연결. FPC 연결기는 또한 탄력적 접속 방식입니다. FPC 품질은 히트 실 종이와 비교해서 매우 좋습니다. 그것은 좋은 연결 방안이지만, 그러나 가격과 세공 혐의가 더 높습니다.
검사 규격
|
서피스 점검
|
18 (종속)
|
요구조건 긍정적인 LCD 디스플레이 : 더러운 것을 가진 점 형태 불량품 (Lcd 지나서 더러운 장소, 글라스로, 장소 표면 손상, 편광기 손상 (페이스터가 시각적인 후) Φ=(L+W)/2 L=Length W=Width |
점검 표준 |
≤10 주형 |
11~30 주형 |
31~80 주형 |
>80 주형 |
|
φ≤0.1mm |
제거됩니다 |
제거됩니다 |
제거됩니다 |
제거됩니다 |
|||
|
0.1 밀리미터<> |
3 | 3 | 2 | 2 | |||
|
0.2 밀리미터<> |
1 | 1 | 0 | 0 | |||
|
0.25 밀리미터<> |
0 | 0 | 0 | 0 | |||
|
0.3 밀리미터<> |
0 | 0 | 0 | 0 | |||
|
0.10 밀리미터<> |
3 | 3 | 2 | 2 | |||
|
기록 : 1. 위에서 말한 결점 상태인 0.15mm5mm<>은 그것이 V/A 지역의 밖에 있을 때 무시당할 수 있습니다. 서명된 고객 요청 또는 샘플에 따른 특성 상태가 있습니다 |
|||||||
|
요구조건 부정적 LCD 디스플레이 : 더러운 것을 가진 점 형태 불량품 (Lcd 지나서 더러운 장소, 글라스로, 장소 표면 손상, 편광기 손상 (페이스터가 시각적인 후) Φ=(L+W)/2 L=Length W=Width
|
점검 표준 |
≤10 주형 | 11~30 주형 | 31~80 주형 | >80 주형 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1 밀리미터<> |
3 | 3 | 2 | 1 | |||
|
0.2 밀리미터<> |
0 | 0 | 0 | 0 | |||
|
0.25 밀리미터<> |
0 | 0 | 0 | 0 | |||
|
0.10 밀리미터<> |
6 | 5 | 4 | 3 | |||
|
기록 : 1. 위에서 말한 결점 상태인 0.1mm5mm<>은 그것이 V/A 지역의 밖에 있을 때 무시당할 수 있습니다. 2. 서명된 고객 요청 또는 샘플에 따른 특성 상태가 있습니다 |
|||||||
