상세 정보 |
|||
| 점 행렬: | 20 * 4개의 점 | 전압: | 5.0V |
|---|---|---|---|
| LCD 유형: | stn lcd | 표시 형태: | 투과형 |
| 하이 라이트: | Lcd 점 행렬 전시,색깔 LCD 디스플레이 단위 |
||
제품 설명

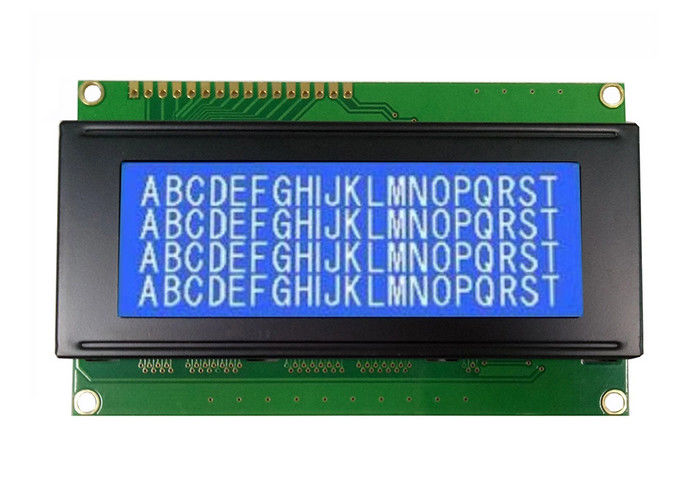

2004 204 20x4 특성 LCD 디스플레이 단위 IC 관제사 파랑 Blacklight
A. 기본 정보:
1. 단위는 붙박이 관제사를 가진 저전력 소비 특성 LCD 단위입니다.
2. 단위는 MCU도 쉽게 조화될 수 있습니다.
3. 화면 출력 형식: 20의 특성 x 4개의 선.
4. 그것은 Arduino를 위해 환상적 기초를 두었습니다 프로젝트의입니다.
5. 공급 전압: 5V.
6. 완전히 조립하고 시험된 연속되는 LCD 20x4 단위.
7. 백색 원본, 파란 역광선.
8. 아날로그 인터페이스.
9. 크기: 98 x 60 x 12mm.
2. 단위는 MCU도 쉽게 조화될 수 있습니다.
3. 화면 출력 형식: 20의 특성 x 4개의 선.
4. 그것은 Arduino를 위해 환상적 기초를 두었습니다 프로젝트의입니다.
5. 공급 전압: 5V.
6. 완전히 조립하고 시험된 연속되는 LCD 20x4 단위.
7. 백색 원본, 파란 역광선.
8. 아날로그 인터페이스.
9. 크기: 98 x 60 x 12mm.
|
품목
|
내용
|
묘사
|
|
1
|
전시 개략 크기
|
98의 (h) * 55 (w) * 3.55 mm (t)
|
|
2
|
보기 크기 |
70.4 (h) * 20.8 (w) mm
|
|
3
|
전압
|
3.3 V, 5.0V
|
|
4
|
가동 온도
|
-20~70℃
|
|
5
|
모수를 모십시오
|
의무 1/16년, 비스듬한 1/5 |
|
6
|
역광선
|
지도되는 백색
|
|
7
|
색깔
|
파란 황록색 |
|
8
|
IC를 모십시오
|
ST7920
|
B. 전시 명세:
<> 전시 특성: 20 특성 x 4 선 특성 글꼴: 5X7dors+cursor
<> 전시 색깔 전시 배경 색깔: 파랗 노란 STN
<> 형태를 극화하십시오: 확실성, Transflective
<> 시야각: 6:00
<> 전시 의무: 비스듬히 모는 1/16년: 1/5
<> 특성 발전기 롬 (CGROM): 8320 조금 (192의 characterX5X7 점) & (32
characterX5X10 점)
<> 특성 발전기 렘 (CGRAM): 64X8 조금 (8개의 charactersX5X8 점)
<> 전시 자료 렘 (DDRAM): 80X8 조금 (최대 80의 특성)
<> 기계적인 특성 (단위: mm)
<> Extenal 차원: 98.0X60.0X13.5
<> 전망 지역: 76.0X25.2 특성 글꼴: 5X7는 + 커서 점을 찍습니다
<> 특성 크기: 크기가 2.95X4.75에 의하여 점을 찍습니다: 0.55X0.55
<> 특성 피치: 3.55X5.35
<> 무게: 60g
<> 힘: +5V
C. 구조 도표:
|
Pin 아니.
|
상징
|
기능
|
말 | |
| 1 |
Vss
|
전력 공급
|
0V
|
|
| 2 |
Vdd
|
+5V | ||
| 3 |
Vo
|
LCD를 위해
|
변하기 쉬운
|
|
| 4 |
RS
|
추려낸 기록기 (H: 자료 L: 지시
|
||
| 5 |
R/W
|
L: MPU에 LCM H: LCM에 MPU
|
||
| 6 |
E
|
가능하게 하십시오
|
||
| 7 |
DB0
|
자료 비트 0
|
||
| 8 |
DB1
|
자료 비트 1
|
||
| 9 |
DB2
|
자료 비트 2
|
||
| 10 |
DB3
|
자료 비트 3
|
||
| 11 |
DB4
|
자료 비트 4
|
||
| 12 |
DB5
|
자료 비트 5
|
||
| 13 |
DB6
|
자료 비트 6
|
||
| 14 |
DB7
|
자료 비트 7
|
||
| 15 |
A
|
LED 단위의 양극
|
||
| 16 | K |
LED 단위의 음극선
|
||
