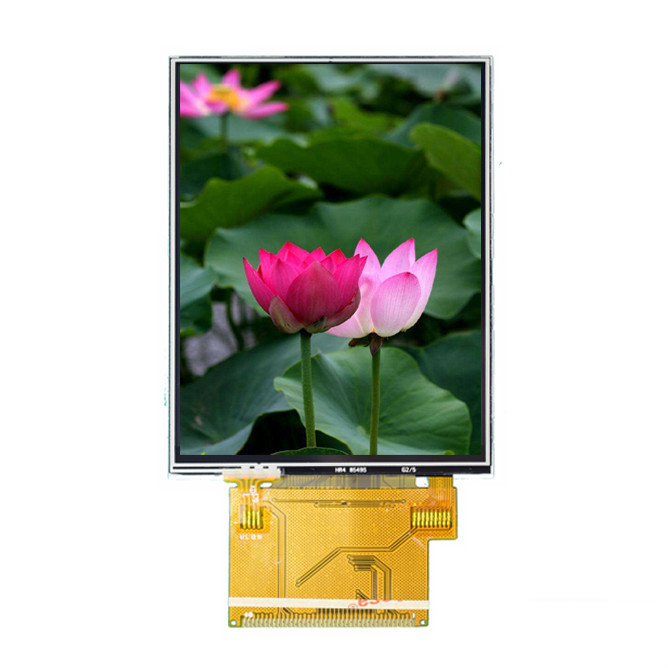

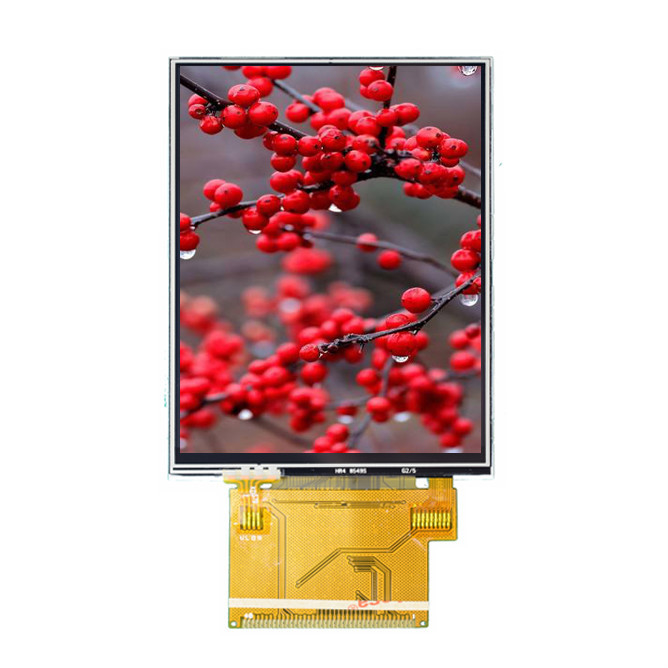

2.8 인치 TFT Lcd 모듈 터치스크린 해상도 240*320 도트 매트릭스 SPI 인터페이스 디스플레이 모듈
제품 상세 정보:
| 원래 장소: | DONGGUAN, 중국 |
| 브랜드 이름: | Fangsheng |
| 인증: | ISO9001:2015 |
| 모델 번호: | TFT2806N03JPY-14P |
결제 및 배송 조건:
| 최소 주문 수량: | 50 |
|---|---|
| 가격: | USD 5.6 - 6.5/ Piece |
| 포장 세부 사항: | 거품 부대 + 물집 + 거품 상자 + 판지 |
| 배달 시간: | 3 ~ 5 일 |
| 지불 조건: | L/C, T/T, D/A, D/P, paypal 서부 동맹 |
| 공급 능력: | 200K 세트/달 |
|
상세 정보 |
|||
| 해결: | 240 * 320 | 크기: | 2.8인치 |
|---|---|---|---|
| 보는 방향: | 6시 정각 | TFT 모드: | TFT, 투과형 |
| 윤곽 크기: | 50mm * 69.20mm * 2.3mm T | 명도: | 280CD/M2 |
| 하이 라이트: | lcd monitor module,tft lcd touchscreen display |
||
제품 설명
2.8 인치 TFT Lcd 모듈 터치스크린 해상도 240*320 도트 매트릭스 SPI 인터페이스 디스플레이 모듈
A. 사양:
|
안건
|
내용물
|
설명
|
|
1
|
상품명
|
2.8인치 TFT 240RGB x 320 LCD 모듈
|
|
2
|
모듈 크기
|
50mm * 69.20mm * 2.30mm T
|
|
삼
|
해결
|
240 * 320
|
|
4
|
상호 작용
|
SPI
|
|
5
|
터치 패널 유형
|
저항 또는 없이, 정전 용량
|
|
6
|
인터페이스 유형
|
16비트 MCU
|
|
7
|
그림 물감
|
65K
|
|
8
|
컨트롤러/드라이버
|
ST7789V
|
| 9 | 광원 | 병렬로 연결된 4개의 백색 LED |
우리의 이점:
1 .공장 직접 가격.
2 .양질.
삼 .5일 이내 빠른 배송.
4 .주식의 경우 moq 없음, 1pc 괜찮습니다.소액 주문 환영..
5 .온라인 결제.
6 .7일 환불을 지원합니다.
7 .애프터 서비스 24시간 / 7일
우리의 인증서:
1. GB/T19001-2016 idt ISO9001:2015
2. CE 및 ROHS
3. LCD 디스플레이의 SGS
TFT2806N03JPY-14P ~이다240* 320도트 액정 모듈~으로 SPI 인터페이스.
B. 제품 응용 프로그램:
다. 구조도:
핀 정의:
제품 목록
| 안건 | 크기 인치 | 점 형식 | AA(mm) | 외형 사이즈(mm) |
차이 (크) |
백라이트 | 명도 | 상호 작용 | 패널 | 제어 장치 | 터치 패널 | 시야각 | 코멘트 |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6시 | 10핀 |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8비트 병렬 | CPT | ST7735S | CPT | 6시 | 20핀 |
| 삼 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8비트 병렬 | HSD | ILI9225G | - | 12:00 | 20핀 |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6시 | 14핀 | |
| 5 | 2.36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8비트 RGB | CPT | 오타5182A | 6시 | 40핀 | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8bits80 병렬 | CMO | ILI9341V | RTP | 6시 | 37핀 |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8비트 RGB | CPT | ILI9341V | RTP | 3시 | 40핀 |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16비트 병렬 | TM | ILI9341V | 6시 |
37핀, 판매 된 |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18비트 RGB+SPI | HSD | ST7796S | RTP | 6시 |
45핀, 커넥터 유형 |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24비트 RGB | CMO | HX8257A -C | RTP/CTP 사용 | 6/IPS | 40핀 커넥터 |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24비트 RGB | TM | HX8664B+ | RTP/CTP 사용 |
12:00 /IPS |
40핀 |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18비트 RGB | CMO | HX8250A+ | RTP/CTP 사용 | 6/IPS | 40핀 |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24비트 RGB | HSD |
ILI6123H+ ILI5480 |
RTP/CTP 사용 | 6/IPS | 60핀 |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24비트 RGB | 이노룩스 |
HX8264+ HX8664, X8282 |
RTP/CTP 사용 |
12:00 /IPS |
50핀 |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24비트 RGB | 이노룩스 | 미정 | RTP/CTP 사용 |
12:00/ IPS |
50핀 |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
RTP/CTP 사용 |
12:00 /IPS |
40핀 커넥터 |
팡성 R&D, 생산 및 판매를 전문으로 하는 하이테크 기업입니다. 2001년부터 LCD 및 LCM.우리 회사는 LCD 기술에서 다년간의 경험을 가진 전문 팀을 자랑하며 완벽한 품질과 관리 시스템을 구축했습니다. 우리는 혁신과 린 제조에 노력을 아끼지 않을 것입니다.
회사 정보:
| 안건 | 건물 및 용량 정보 | 주목 | ||
| 1 | 주소 및 계약자 | 중국 PR 중국 광동 동관 DaoJiao Town ChangPing Road BaiDai 산업 단지 2 빌딩에서 |
남/왓츠앱//위챗:86-134 1284 8038 스카이프+86 189 2546 1855 전화: +86 769 22705392-815 팩스: +86 769 22705825 |
|
| 2 | 직원 | 직접+간접 노무 | +120 | |
| 삼 | 빌드 1 | 사무실, 공장, 창고 | 4,100M² | 총 5,000M² |
| 4 | 빌드 2 | 기숙사 | 913M² | |
| 5 | 제품 용량 | * LCM 도면: 2-7일 * LCM 샘플: 3-6주 * 대량 생산을 위한 리드 타임 *생산: 4 - 8주 * LCM 캡: 30K/D * BL 캡:30K/D * CTP 캡:3K/D |
||
| 6 | 생산 라인 | * 자동 생산 라인 * 반자동 생산 라인 * 반자동 백라이트 조립 라인 * 정전용량식 터치패널 조립라인 * TFT&CTP 광본딩 |
||
