상세 정보 |
|||
결의안: | 240 * 320 | 사이즈: | 2.4 인치 |
---|---|---|---|
뷰잉 방향: | 6 시 | TFT 형태: | Transmissive TFT |
외곽 라인 사이즈: | 47.2mm(W) x 67.15mm(L) x 2.24(T) | 밝기: | 180Cd / M2 |
하이 라이트: | 정전 용량 터치 스크린 TFT LCD 디스플레이 모듈,2.4 인치 TFT LCD 디스플레이 모듈,TFT LCD 정전 용량 터치 스크린 240x320 |
제품 설명

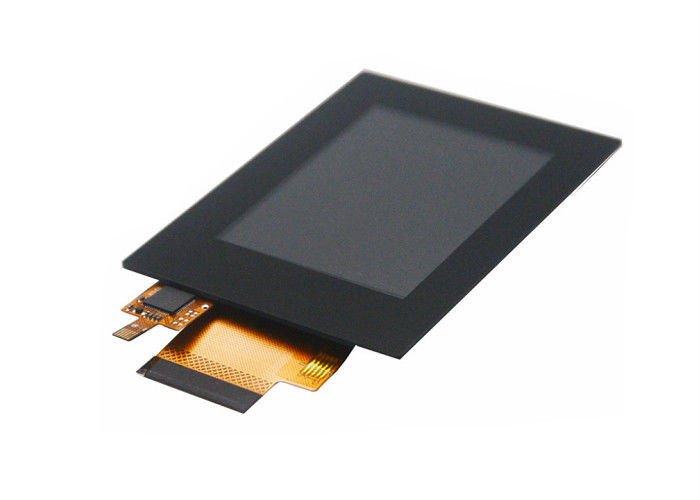

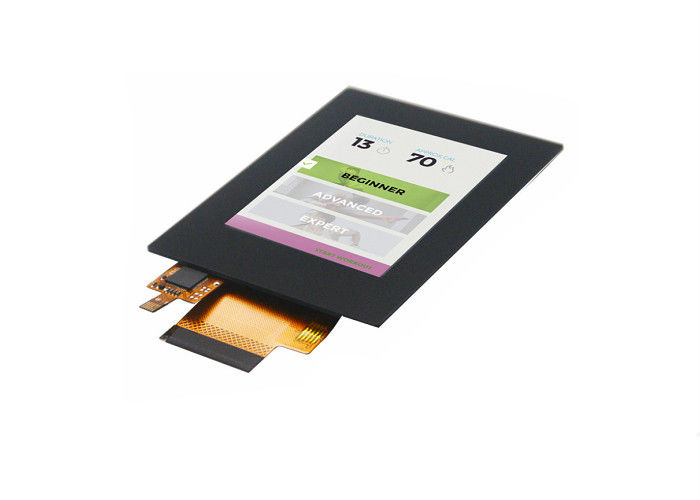

2.4인치 액정 디스플레이 정전식 터치스크린 TFT LCD 디스플레이 모듈
A. 사양: 연결 다운로드► JPY24119-36P-CTP 도면-FS.pdf
안건 | 호칭 치수 | 단위 |
---|---|---|
도트 매트릭스 | 240 x RGB x 320 | 점 |
모듈 크기(W×H×T) | 47.5(W) x 67.12(L) x 2.24(T) | mm. |
도트 피치(W×H) | 0.153 x 0.153 | mm. |
상호 작용 | COF | – |
주행 IC 패키지 | COG, I2C | – |
작동 온도 | -20 ~70 | ºC |
보관 온도 | -30~80 | ºC |
IC 드라이브 | ST7798V2, FT6236U | – |
LCD 모드 | TN/노멀 화이트 | – |
백라이트 유형 | 병렬로 연결된 4개의 백색 LED | PC |
우리의 이점:
1 .공장 직접 가격.
2 .양질.
삼 .5일 이내 빠른 배송.
4 .주식의 경우 moq 없음, 1pc 괜찮습니다.소액 주문 환영..
5 .온라인 결제.
6 .7일 환불을 지원합니다.
7 .애프터 서비스 24시간 / 7일
우리의 인증서:
1. GB/T19001-2016 idt ISO9001:2015
2. CE 및 ROHS
3. LCD 디스플레이의 SGS
우리는 약속합니다 장기 연속 공급 이 제품의 경우 2001년 이후 20년 이상입니다.
다. 구조도:
핀 정의:
상품 목록
주요 제품: 1.44", 1.5", 1.54", 1.77", 2.0", 2.4", 2.7", 2.8", 3.0", 3.5", 4.3", 5.0", 7.0", 8.0", 9.7", 10.1 포함 ", 13.3" TFT LCD 모듈, 저항막식 터치 패널 및 정전식 터치 패널 제품.
아니요 | 크기 인치 | 점 형식 | 외형 사이즈(mm) | 대비(Cr) | 백라이트 | 명도 | 상호 작용 | 터치 창엘 |
1 | 1.44 | 128xRGBx128 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | - |
2 | 1.77 | 128xRGBx160 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8비트 병렬 | - |
삼 | 2.0 | 176xRGBx220 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8비트 병렬 | - |
4 | 2.3 | 320xRGBx240 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | - |
5 | 2.36 | 480X234 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8비트 RGB | - |
6 | 2.4 | 240xRGBx320 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8bits80 병렬 | RTP/CTP |
7 | 2.7 | 240xRGBx320 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8비트 RGB | RTP |
8 | 2.83 | 240xRGBx320 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16비트 병렬 | RTP |
9 | 3.5 | 320xRGBX480 | 54.66X82.9X2.1 | 500 | 4LED | 380 | 18비트 RGB+SPI | RTP/CTP |
10 | 4.3 | 480xRGBX272 | 105.5X67.2X4.2 | 500 | 6LED | 450 | 24비트 RGB | RTP/CTP |
11 | 5 | 800xRGBX480/1024x600 | 120.7x75.8x4.3 | 400 | 2x5LED | 480 | 24비트 RGB | RTP/CTP |
12 | 5.7 | 640xRGBX480 | 127.0X98.4X7.0 | 250 | 2x6LED | 700 | 18비트 RGB | RTP/CTP |
13 | 6.2 | 800xRGBX480 | 155.2X88.2X6.5 | 600 | 3x7LED | 250 | 24비트 RGB | RTP/CTP |
14 | 7 | 800xRGBX480 1024xRGBx600 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24비트 RGB | RTP/CTP |
15 | 8 | 800xRGBX480 1024xRGBx600 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24비트 RGB | RTP/CTP |
16 | 10.1 | 800xRGBX480 1024xRGBx600 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | RTP/CTP |
팡성 R&D, 생산 및 판매를 전문으로 하는 하이테크 기업입니다. 2001년부터 LCD 및 LCM.우리 회사는 LCD 기술에서 다년간의 경험을 가진 전문 팀을 자랑하며 완벽한 품질과 관리 시스템을 구축했습니다. 우리는 혁신과 린 제조에 노력을 아끼지 않을 것입니다.
아이템미디엄 | 건물 및 용량 정보 | 주목 | ||
1 | 주소 및 계약자 | 중국 PR 중국 광동 동관 DaoJiao Town ChangPing Road BaiDai 산업 단지 2 빌딩에서 |
미디엄: +86-134 1284 8038 (24시간) |Whatsapp//위챗:86-134 1284 8038 스카이프+86 189 2546 1855 전화: +86 769 22705392-815 팩스: +86 769 22705825 |
|
2 | 직원 | 직접+간접 노무 | +120 | |
삼 | 빌드 1 | 사무실, 공장, 창고 | 4,100M² | 총 5,000M² |
4 | 빌드 2 | 기숙사 | 913M² | |
5 | 제품 용량 | * LCM 도면: 2-7일 * LCM 샘플: 3-6주 * 대량 생산을 위한 리드 타임 *생산: 4 - 8주 * LCM 캡: 30K/D * BL 캡:30K/D * CTP 캡:3K/D |
||
6 | 생산 라인 | * 자동 생산 라인 * 반자동 생산 라인 * 반자동 백라이트 조립 라인 * 정전용량식 터치패널 조립라인 * TFT&CTP 광본딩 |
견적 요청
1.Q: 당신은 제조소 또는 무역 회사입니까?
A: 우리는 동관에서 6년 이상 TN, HTN, FSTN, STN 흑백 LCD, LED 백라이트, LCD 모듈을 전문으로 하는 전문 제조소입니다!우리의 고급 풀 세트 장비는 좋은 품질과 경쟁력있는 가격을 확인합니다!
2. Q: 어떻게 샘플을 얻을 수 있습니까?
A : 문의 보내기 → 견적 제안 → 견적 확인 및 툴링 요금 지불 → 도면 제공 → 도면 확인 → 툴링 및 샘플 제작 → 샘플 완료 →화물 또는 해상 수집을 통한 배송
3. Q: 얼마나 오래 샘플을 얻을 것으로 예상할 수 있습니까?
A: 윤곽 그리기: 2-3일 샘플 시간: 10-15 영업일
4. Q: 무료 샘플을 제공할 예정입니까?
A: 그렇습니다, 우리는 보통 5-8pcs 무료 샘플을 제공합니다, 당신은 공구 요금을 지불할 필요가 있습니다.
5. Q: 우리의 요구에 따라 lcd를 설계할 수 있습니까?
A: 그렇습니다. 우리는 당신에게 최고의 도구 비용을 줄 것입니다.
6. Q: 주문하는 방법?
A: 샘플 확인이 확인되면 이메일 또는 팩스로 구매 주문서를 보내주십시오. 그러면 보증금 지불을 위한 인보이스를 보내드립니다.주문에 대한 다음 정보를 알아야 합니다.
1) 제품정보-수량, 품번
2) 배달 시간이 필요합니다.
3) 배송 정보-회사명, 거리 주소, 전화 및 팩스 번호, 목적지 항구.
4) 중국에 있는 경우 전달자의 연락처 정보.
7. Q: 대량 생산은 얼마나 걸립니까?
A: 25-30 영업일.다른 주문 수량과 부품 번호에 따라 다릅니다.
