상세 정보 |
|||
| LCD 유형: | VA LCD 디스플레이 | 전압: | 4.5 V |
|---|---|---|---|
| LED: | 백색 | 표시 형태: | , Transflective Transmissive |
| 하이 라이트: | VA lcd 단위,수직 줄맞춤 lcd |
||
제품 설명

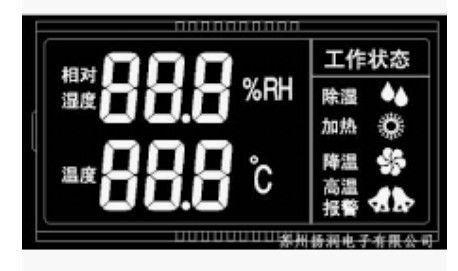

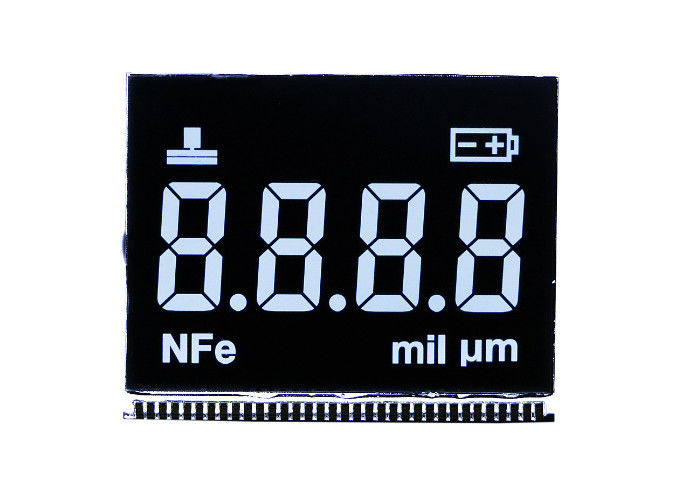

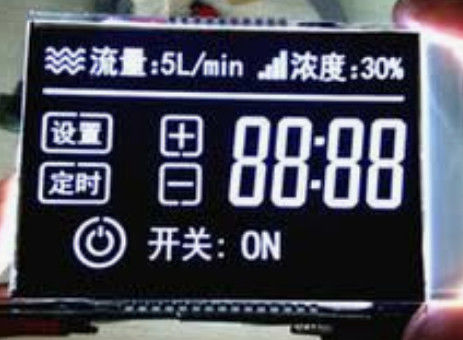

백색 LED 역광선을 가진 주문 단색 LCD 7 세그먼트 전시 단위 VA 유형 경조 LCD 디스플레이
후방 편광자 유형:
편광자의 3가지의 유형이 있습니다: 전송 편광자; transflective 편광자 및 사려깊은 편광자.
A. LED 역광선이, 사려깊은 편광자를 선택하지 않는 경우에.
B. LED 역광선이 필요한 경우에, 당신은 전송 또는 transflective 편광자를 선택할 수 있습니다.
C. Transflective 편광자는 전송 편광자 보다는 더 낫고 비쌉니다. 그러나 transflective LCD에는 전송 편광자와 비교된 획일한 가벼운 결과가 있을 것입니다. 더욱, LED 역광선이 꺼져있을 때, transflecitve LCD에는 또한 좋은 전시 결과가 있을 것입니다.
D. 전송 편광자, 그 후에 그것을 위해 부정적인 LCD LED가 역광선 항상 켜져 있을 때 더 나은 사용 전송 편광자는 입니다.
기본 정보:
|
품목
|
내용
|
묘사
|
|
1
|
전시 개략 크기
|
52의 (h) * 45 (w) * 1.1 mm (t)
|
|
2
|
보기 크기 |
49 (h) * 40의 (w) mm
|
|
3
|
전압
|
4.5V
|
|
4
|
가동 온도
|
-20~70℃
|
|
5 |
모수를 모십시오 |
1/4 의무 1/3 편견 |
|
6
|
역광선
|
지도되는 3pcs
|
|
7
|
색깔
|
백색 |
|
8
|
공용영역
|
Pin
|
LCD의 연결 형태.
당신의 PCB에 LCD를 연결하는 방법? 당신의 선택을 위한 연결관의 4 유형이 있습니다.
1. 금속 핀 커넥터. 아주 일반적인 연결 방법입니다. 핀은 PCB 구멍으로 삽입하고 그것을 납땜해야 합니다. 그것은 아주 강하고 확고합니다. LCD, LED 역광선 또는 PCB는 LCD 단위로 함께 연결될 수 있습니다.
LCD와 PCB는 잘 압축될 수 있다는 것을 연결을 위해 당신이 확인해야 하는 경우에, 그렇지 않으면 LCD는 표시되거나 다만 부속을 표시할 수 없습니다.
그러나 얼룩말 지구는 쌉니다.
3. 열 - 물개 종이. 열 - 물개 종이는 가동 가능합니다 연결합니다 방법을. 열 - 물개 종이는 LCD와 PCB에 직접 격렬한 누르는일 수 있습니다. 그러나 물개를 몇년 후에 산화되게 쉽습니다 이끄십시오.
4.FPC (가동 가능한 인쇄된 회로) 연결. FPC 연결관은 또한 가동 가능합니다 연결합니다 방법을. 열과 비교된 FPC 질은 아주 좋습니다- 종이를 밀봉하십시오. 좋은 연결 방법입니다, 그러나 가격과 장식새김 책임은 더 높습니다.
검사 기준
|
표면 검사
|
18 (하위)
|
필요조건 Postive LCD 디스플레이: Punctiform 불완전한 (더러운을 가진 Lcd 반점, 더러운 반점을 가진 스티커, 유리 지상 손상, 편광자 손상 (스티커 후에 시각적입니다) Φ= (L +W)/2 L=Length W=Width |
검사 표준 |
≤10형 |
11~30 형 |
31~80 형 |
>80 형 |
|
φ≤0.1mm |
묵살하는 |
묵살하는 |
묵살하는 |
묵살하는 |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
주: 1. 0.15mm5mm는<>, 상기 결점 상태 V/A 지역의 이상으로 일 때 묵살될 수 있습니다. 고객 요구에 특별한 상태 주제가 있고 또는 서명해 간색합니다 |
|||||||
|
필요조건 부정적인 LCD 디스플레이: Punctiform 불완전한 (더러운을 가진 Lcd 반점, 더러운 반점을 가진 스티커, 유리 지상 손상, 편광자 손상 (스티커 후에 시각적입니다) Φ= (L +W)/2 L=Length W=Width
|
검사 표준 |
≤10형 | 11~30 형 | 31~80 형 | >80 형 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
주: 1. 0.1mm5mm는<>, 상기 결점 상태 V/A 지역의 이상으로 일 때 묵살될 수 있습니다. 2. 고객 요구에 특별한 상태 주제가 있고 또는 서명해 간색합니다 |
|||||||
