상세 정보 |
|||
| LCD 유형: | fstn LCD 디스플레이 | 전압: | 4.3V |
|---|---|---|---|
| 주도: | 화이트 | 표시 형태: | 반 투과형 |
| 하이 라이트: | 높은 광도 LCD 디스플레이,사려깊은 LCD 디스플레이 |
||
제품 설명

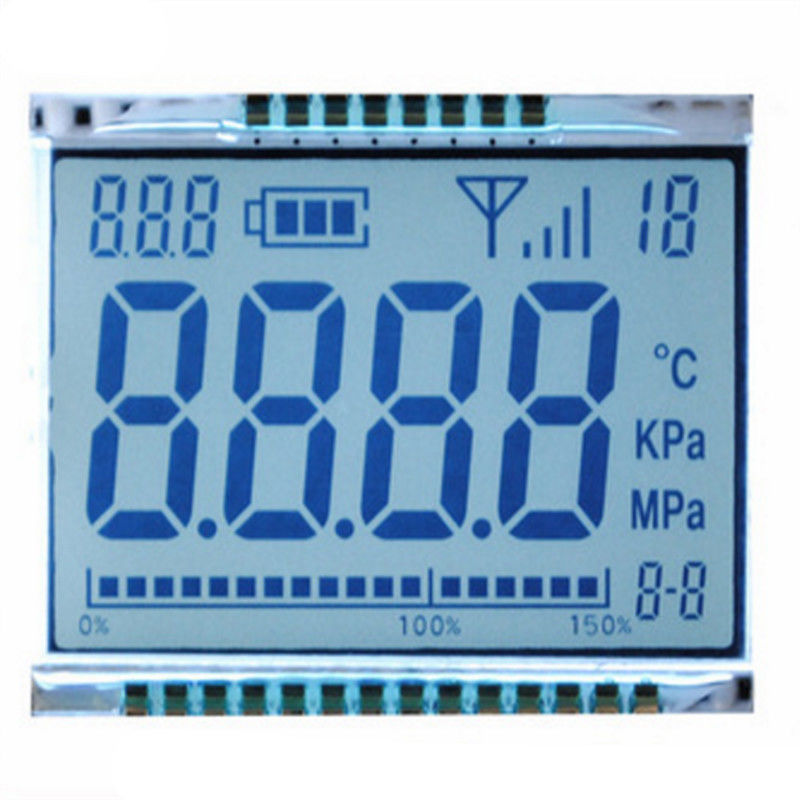

관례 7 세그먼트 Lcd 표시판 경조 Lcd 투명한 전시 Positve Lcd 단위
LCD 작용 온도와 LCD 저장 온도:
당신은 한번 불기에서 1개를 선택할 수 있습니다:
LCD 조작 온도 범위: 0에서 50ºC, 그 후에 저장 온도 범위: - 10에서 60ºC;
LCD 조작 온도 범위: - 10에서 60ºC, 그 후에 저장 온도 범위: - 20에서 70ºC;
LCD 조작 온도 범위: - 20에서 70ºC, 그 후에 저장 온도 범위: - 30에서 80ºC;
LCD 작용 온도: - 30에서 80ºC, 그 후에 저장 온도 범위: - 40에서 90ºC;
LCD 작용 온도: - 40에서 85ºC, 그 후에 저장 온도 범위: - 50에서 90ºC;
온도 편차는 더 넓습니다, 그 후에 가격은 더 높습니다.
LCD의 연결 형태.
당신의 PCB에 LCD를 연결하는 방법? 당신의 선택을 위한 연결관의 4 유형이 있습니다.
- 금속 핀 커넥터. 아주 일반적인 연결 방법입니다. 핀은 PCB 구멍으로 삽입하고 그것을 납땜해야 합니다. 그것은 아주 강하고 확고합니다. LCD, LED 역광선 또는 PCB는 LCD 단위로 함께 연결될 수 있습니다.
A. 기본 정보:
|
품목
|
내용
|
묘사
|
|
1
|
전시 개략 크기
|
83의 (h) * 76 (w) * 1.1 mm (t)
|
|
2
|
보기 크기 |
75 (h) * 70 (W) mm
|
|
3
|
전압
|
4.3V
|
|
4
|
가동 온도
|
-10~60℃
|
|
5
|
모수를 모십시오
|
1/4 의무 1/3 편견 |
|
6
|
역광선
|
지도되는 6pcs
|
|
7
|
색깔
|
백색 |
|
8
|
공용영역
|
Pin
|
IThe 단가는 TN 또는 HTN LCD 디스플레이 보다는 더 높습니다. 그것은 상한 전자공학 제품에서 사용될 수 있습니다.
1: 작은 lcd 전시 화면
2: 알맞은 가격
3: 큰 수용량
4: 증명서 ISO; Rohs의 도달
5: 고객 요구로 차원
6: STN 파란 작은 lcd 전시 화면
7. 가득 차있는 시야각
LCD 드라이브 방법:
LCD 드라이브 방법은 LCD 드라이브 칩까지 입니다.
보기를 위해, 정체되는 드라이브; 1/2duty, 1/2bias; 1/3duty, 1/2bias; 1/4duty, 1/3bias; 1/8duty, 1/4bias;
1/16duty, 1/5bias 등.
보기 방향
단색 LCD의 시야각이 아주 넓지 않기 때문에, 우리가 제일 전시 결과를 얻어서 좋다 그래야, 특히 TN LCD 및 HTN LCD, 그래서 제일 보기 방향을 확인하기 위하여 필요합니다.
평소처럼, LCD 보기 방향은 6:00 방향과 12로 분리됩니다: 방향.
방향을 전망하는 6:00: 우리의 가시거리는 바닥에서 LCD의 정상에 일 때, 방향을 전화 스크린과 같은 벽시계 스크린, 공기 상태 스크린 등 전망하는 6:00입니다.
방향을 전망하는 12:00: 우리의 가시거리는 LCD의 구석구석 일 때, 전기 조리기 전시 화면과 같은 방향을 전망하는 12:00입니다.
LCD의 보기 방향은 LCD 디스플레이 결과가 아닙니다 좋은 전망 우리가 틀린 보기 방향을 만든 경우에, 아주 중요합니다. 따라서 피하기 위하여 주의깊게 검사합니다 그것을 재개합니다 형을 만족시키십시오.
