상세 정보 |
|||
| 결의안: | 128 * 128 | 사이즈: | 1.22 인치 |
|---|---|---|---|
| 뷰잉 방향: | SPI | TFT 형태: | Transmissive TFT |
| 외곽 라인 사이즈: | 33.84 * 45.12 밀리미터 * 1.65 Ｔ | 밝기: | 250마리의 nits |
| 하이 라이트: | tft 터치스크린 디스플레이,tft lcd 터치스크린,MCU 인터페이스가 있는 TFT LCD 디스플레이 |
||
제품 설명

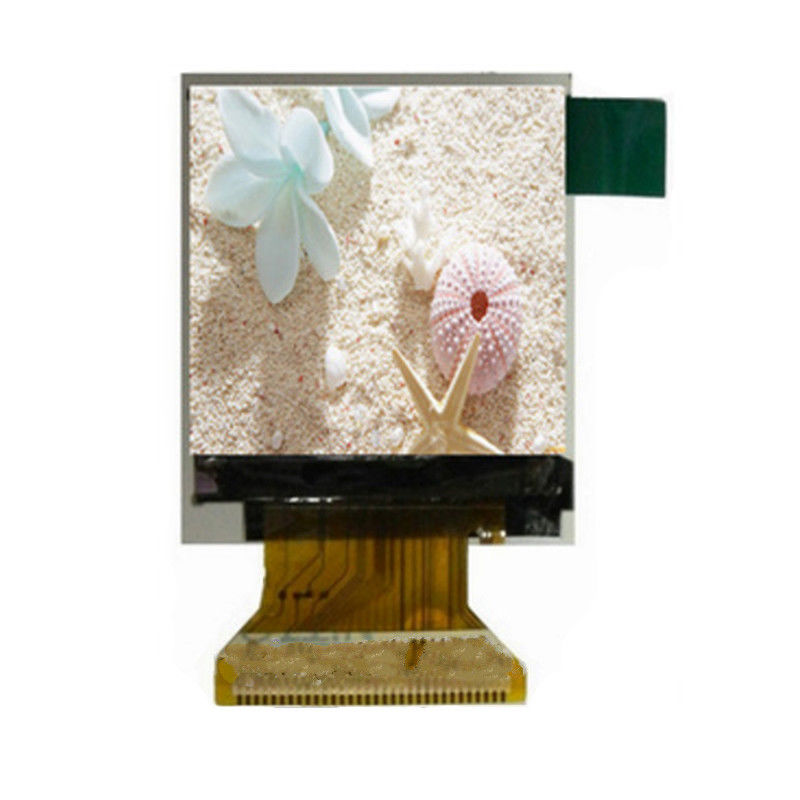

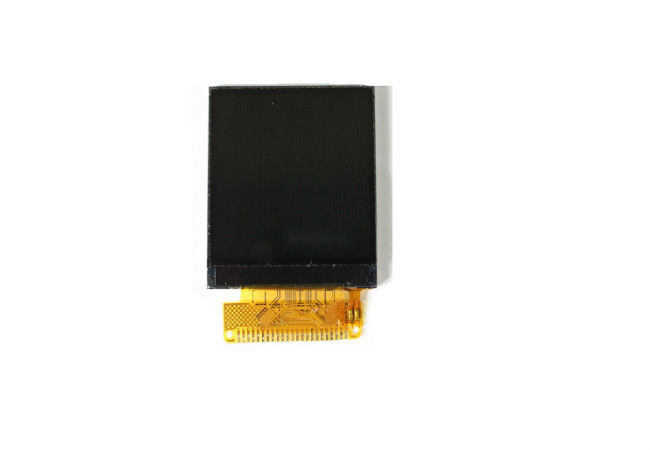

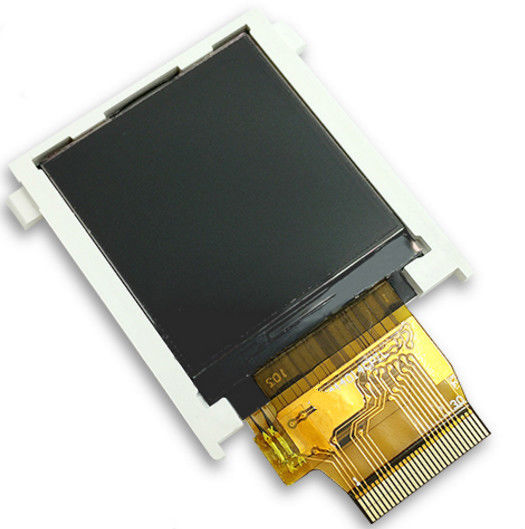

똑똑한 가정을 위한 MCU 공용영역 Lcd 단위를 가진 작은 TFT LCD 디스플레이 1.44 인치
A. 사양:
| 찬성덕트 이름 | MCU 공용영역 Lcd 단위를 가진 작은 TFT Lcd 디스플레이 1.44 인치 |
| 디스플레이 아웃라인 크기 | 30.05 * 33.82mm * 2.3T |
| 표면 처리 | 섬광 |
| 색상 수 | 262K |
| 시야각 | 12시 |
| 기술 유형 | a-Si TFT |
| 픽셀 구성 | RGB 세로 줄무늬 |
| 인터페이스 유형 |
MCU 8비트
|
| 컨트롤러/드라이버 | ST7735S |
우리의 이점:
1 .공장 직접 가격.
2 .양질.
삼 .5일 이내 빠른 배송.
4 .주식의 경우 moq 없음, 1pc 괜찮습니다.소액 주문 환영..
5 .온라인 결제.
6 .7일 환불을 지원합니다.
7 .애프터 서비스 24시간 / 7일
우리의 인증서:
1. GB/T19001-2016 idt ISO9001:2015
2. CE 및 ROHS
3. LCD 디스플레이의 SGS
B. 제품 응용 프로그램:
C. 구조도:
핀 할당
취급상의 주의
안전
LCD의 액정은 유독합니다.입에 넣지 마십시오.액정이 피부나 옷에 묻었을 경우에는 즉시 비누와 물로 씻어내십시오.
손질
1. LCD와 터치패널은 판유리로 되어 있습니다.패널에 기계적 충격을 가하거나 표면에 과도한 힘을 가하지 마십시오.
2. 제품의 신뢰성을 위해 플렉서블 패턴 부분을 잡고 취급하지 마십시오.
3. 투명도는 터치패널의 중요한 요소입니다.터치 패널을 지문이나 얼룩으로부터 보호하기 위해 깨끗한 손가락 자루, 장갑, 마스크를 착용하고 터치 패널을 다룰 때 시야 밖의 부분도 잡아 주십시오.
4. 패널이 다른 부품과 접촉하지 않도록 공간을 확보해 주십시오. 제품을 외력으로부터 보호하기 위해 커버링 렌즈(아크릴판 등)를 끼우고 적당한 간격을 유지하여 주십시오.
5. 결로가 발생하는 환경에서 패널을 사용하면 투명전극이 분리될 수 있습니다.
6. 반도체 소자는 빛에 노출되면 특성에 영향을 주어 IC 오동작을 일으킬 수 있습니다. 이러한 IC 오동작을 방지하기 위해 IC가 실제 사용 시 빛에 노출되지 않도록 설계 및 실장 레이아웃을 수행해야 합니다. .
정전기
1. 작동 중일 때 납땜 인두 팁, 도구 및 테스터를 접지하십시오.
2. 제품을 취급할 때는 몸을 접지시키십시오.
3. 입력 단자에 전압을 인가하기 전에 LCD 모듈의 전원을 켭니다.
4. 절대 최대 정격을 초과하는 전압을 가하지 마십시오.
5. 제품을 정전기 방지 백이나 용기에 보관하십시오.
저장
1. 제품은 +25℃±10℃, 저습도(65%RH 이하)의 암소에 보관하십시오. 유기용제나 부식성 가스가 있는 환경에서는 보관하지 마십시오.
청소
1. 터치 패널을 마른 천으로 닦지 마십시오. 흠집이 생길 수 있습니다.
2. 에탄올을 적신 부드러운 천으로 제품의 얼룩을 닦아주세요.상부 필름과 하부 유리 사이에 에탄올이 들어가지 않도록 하십시오.박리 문제 또는 작동 불량의 원인이 될 수 있습니다.에탄올 이외의 유기용제나 세제를 사용하지 마세요.
